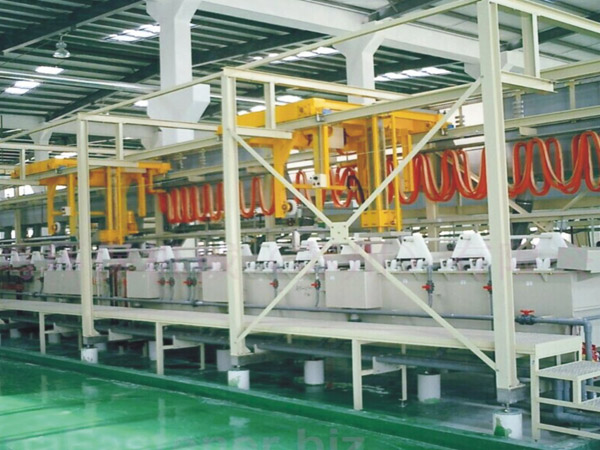

ZDX—30电镀生产线采用了直线悬臂式行车，行车架上有可升降的吊钩。行车和吊钩各由一台电机带动，由变频器控制电机的速度。在行车的适当位置装有接近开关的SQ和感应片，在定位轨上依照工位安装感应片，行车的平移和吊钩的上下均由SQ接近感应片来定位。为了简单的说明行车在该电镀生产线中工作过程，现将30个工位的流程简化为5个工位：上料工位、前处理工位、镀槽工位、后处理工位、下料工位。工作过程如图1所示。简单说明如下
上、下料工位是行车运行的始末位置。在上料处人工挂好镀件，行车即可按照工艺要求运行，在下料处放下镀件，就返回上料工位继续挂镀件，循环电镀工作。
挂好镀件吊钩上升，SQ接近到上限感应片时停止，转到下一步工序；
行车右移，直至SQ接近2号感应片时才停止，吊钩正好在前处理工位上方；
吊钩下降，直至SQ接近下限感应片时才停止，镀件放入前处理槽里，按具体工艺要求定时一段时间处理好镀件；
定时时间一到，吊钩上升提起镀件，直至SQ接近上限感应片时才停止，继续转到下一步工序；
行车继续右移，直至SQ接近3号感应片停止，镀件恰好在镀槽工位的正上方
吊钩下降，直至SQ接近下限感应片时才停止，镀件放入镀槽里，按具体工艺要求定时一段时间电镀好镀件；
电镀完毕，吊钩上升直至SQ接近上限感应片停止，镀件恰好在后处理槽工位的正上方；
行车继续右移，直至SQ接近4号感应片才停止，镀件恰好在后处理槽工位的正上方；
吊钩下降，直至SQ接近下限感应片时才停止，镀件放入后处理槽里，进行回收镀液，并且水洗干净；
吊钩上升到位后，行车继续右移到达下料工位放下镀好的工件，并且返回上料工位重复前述工序。
