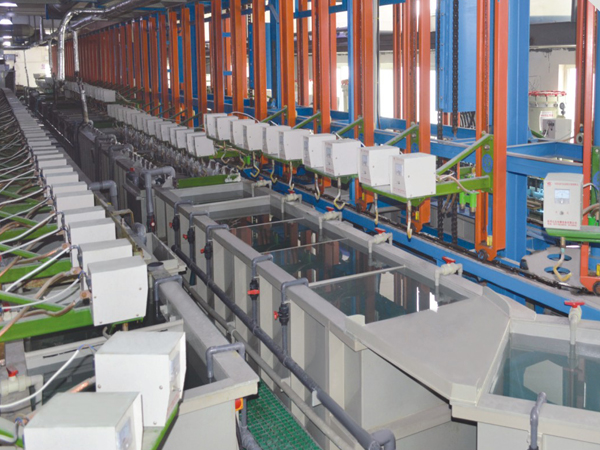

1、系统综述ZDX—30全自动电镀生产线是按照一定的工艺要求，将有关的各种电镀处理槽、行车、机架、电气系统、电源设备、抽风系统、循环过滤系统、温控加热系统、空气搅拌系统、液位控制系统、阴极移动装置等构成一个完整的多功能自动控制系统。该生产线适用于滚、挂镀两用。
2．工作过程ZDX—30电镀生产线采用了直线悬臂式行车，行车架上有可升降的吊钩。行车和吊钩各由一台电机带动，由变频器控制电机的速度。在行车的适当位置装有接近开关的SQ和感应片，在定位轨上依照工位安装感应片，行车的平移和吊钩的上下均由SQ接近感应片来定位。为了简单的说明行车在该电镀生产线中工作过程，现将30个工位的流程简化为5个工位：上料工位、前处理工位、镀槽工位、后处理工位、下料工位。工作过程如图1上、下料工位是行车运行的始末位置。在上料处人工挂好镀件，行车即可按照工艺要求运行，在下料处放下镀件，就返回上料工位继续挂镀件，循环电镀工作。挂好镀件吊钩上升，SQ接近到上限感应片时停止，转到下一步工序；
行车右移，直至SQ接近2号感应片时才停止，吊钩正好在前处理工位上方；
吊钩下降，直至SQ接近下限感应片时才停止，镀件放入前处理槽里，按具体工艺要求定时一段时间处理好镀件；定时时间一到，吊钩上升提起镀件，直至SQ接近上限感应片时才停止，继续转到下一步工序；行车继续右移，直至SQ接近3号感应片停止，镀件恰好在镀槽工位的正上方；
吊钩下降，直至SQ接近下限感应片时才停止，镀件放入镀槽里，按具体工艺要求定时一段时间电镀好镀件；
电镀完毕，吊钩上升直至SQ接近上限感应片停止，镀件恰好在后处理槽工位的正上方；
行车继续右移，直至SQ接近4号感应片才停止，镀件恰好在后处理槽工位的正上方；
吊钩下降，直至SQ接近下限感应片时才停止，镀件放入后处理槽里，进行回收镀液，并且水洗干净；吊钩上升到位后，行车继续右移到达下料工位放下镀好的工件，并且返回上料工位重复前述工序。
3．机械结构设计部分由于生产车间的条件限制，ZDX—30全自动电镀生产线采用了直线悬臂式结构。机械结构主要包括机架、两台行车及各种镀槽组成
1机架考虑到电镀生产的环境酸碱腐蚀性较大，我们在机架整体部分采用了优质不锈钢型材，提高设备的耐蚀性，并且达到了设备要求的强度和刚度。同时，为了安装调试方便，机架各部件间均采用螺丝联接，便于整个机械结构的拆装，维护简便，结构紧凑美观。
2行车为了充分发挥设备的性能，提高生产效率，选择了2台行车，单臂起吊。除了人工上下料以外，整个过程全自动运行。考虑到生产中行车提升的实际重量较小，在生车升降系统除采用变频器调速外，行车采用尼龙基胶带拖动，单臂起吊，能够使吊起工件时实现先慢后快，下降时先快后慢的软着陆状态。行车的运行是依靠行走轮沿镀槽一侧的机架上的主副导轨行走，而提升臂则沿行车架上的导轨滑行，以滚动滑动方式替代直接提升或拖动，减少了负荷。
3、阴极移动
由于在电镀时阴极上有气泡产生，如果这些气体粘附在阴极表面，就会阻止金属离子的继续沉积，结果造成镀层表面麻点、小孔的出现，影响产品的质量。为了消除这种现象，我们采用了阴极移动装置。该机构选用水平移动方法，移动次数15—20次/min，移动行程60mm，以370W的单相直流电机来完成驱动。并且在阴极移动的一侧装有位置传感器，使行车与阴极移动相配合，防止出现误运作，影响流程的正常运行。
